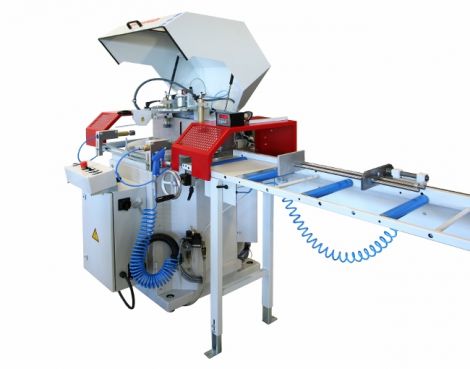

SGS-ML Präzisionsgehrungssäge



Für Gehrungsschnitte von 15° bis 165°

Die SGS-ML mit ihrer äußerst hohen Schnittpräzision ist speziell für den Sonderbau ausgelegt. Bedingt durch den festen Drehpunkt erübrigt sich jegliche Winkelkorrektur über den gesamten Schwenkbereich.

Systemmerkmale:

  • Winkelsegmentskala von 15° links über 90° bis 15° rechts
  • Schwenkhebel mit Einrastvorrichtung bei 45° und 67,5° links, 90°, 67,5° und 45° rechts

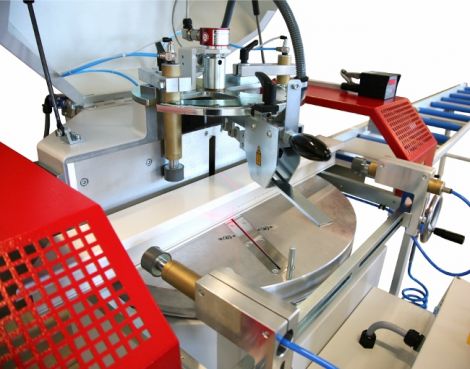

  • Manuelle Winkeleinstellung, optional mit digitaler Winkelanzeige
  • Stufenlose elektronische Winkel- und Längenverstellung über Posi-Touch (optional)

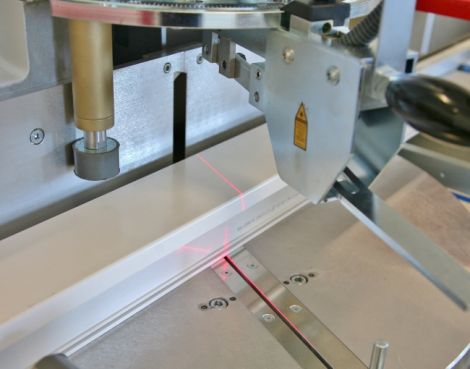

  • Schnittspaltanzeige mittels Laser (optional)
  • Manuelle oder elektronische Längenanschlagsysteme
  • Präzise hartverchromte Aggregat-Doppelwellenführung
  • Stabiler Grundaufbau für hohe Präzision bei langen Gehrungsschnitten

Geeignet für:

  • PVC
  • Aluminium
  • Holz


Alu Säge für hochpräzise Gehrungsschnitte

Die Präzisionsgehrungssäge SGS-ML von Rapid bietet dem Verarbeiter eine Kombination aus der höchsten Präzision und CNC-unterstützen Flexibilität speziell für den Sonderbau. Dafür werden hochwertige Bauteile und zuverlässige Maschinentechnik eingesetzt: elektronisch ausgewuchteter Sägeblattflansch, maximale Antriebsleistung dank Direktantrieb, präzise hartverchromte Doppelwellenführung des Sägeaggregats und extrem stabiler Grundaufbau.

Für den optimalen Schnittergebnis beim Zuschnitt von Aluminium-Profilen setzen wir den hydropneumatischen Sägevorschub sowie die hocheffiziente Sprüheinrichtung ein.

Mehr Bedienkomfort bringen die Optionen Automatische Hauben-Öffnung sowie Laser-Schnittspaltanzeige. Die Längen- und Winkeleinstellung kann manuell oder mittels elektronischer Positioniersysteme erfolgen. Bei manueller Ausführung kann mithilfe von digitalen Winkel- und Längenanzeigen eine erhebliche Leistungssteigerung erreicht werden.

Antrieb 2,2kW Drehstrommotoren 400 Volt
Sägeblatt 500mm Durchmesser
Schwenkbereich manuell, 15° links bis 15° rechts, Randanschläge mit Einrastvorrichtung 45°/67,5° links, 90°, 67,5°/45° rechts
Sägehub pneumatisch
Folgesteuerung für Profilspannung und Sägehub
Materialspannung vertikal pneumatisch, horizontale pneumatische Spanneinrichtung (optional)
Sonderausstattung Hydropneumatischer Sägevorschub
Aluminium pneumatische Sprüheinrichtung
Absaugsanschluss 80mm Durchmesser
Luftdruck 7 bar, 100l/min
Abmessungen 800/1200/1400mm
Gewicht 300kg
Schnittdiagramm
  • Abdeckung gegen Späneflug
  • Sicherheitsabdeckungen gegen seitlichen Zugriff
  • Schwenkeinrichtung mit festen Rastpositionen
  • Gummibelegte vertikale Spanner, in der Höhe und seitlich einstellbar
  • Sichere Zweihandbedienung
  • Sägeblatt 500mm

Optional:

  • Hydropneumatischer Sägevorschub
  • Sprüheinrichtung
  • Horizontale Spanneinrichtung
  • Digitale Winkelanzeige
  • Laser-Schnittspaltanzeige
  • Stufenlose elektronische Winkelverstellung mit Posi-Touch
  • Manuelle, digitale oder elektronische Längenanschlagsysteme mit PC-Steuerung
