ALUSTAR Zuschnitt- und Bearbeitungszentrum


Flexible Anlagenkonzepte für die Aluminiumfenster- und Fassadenproduktion

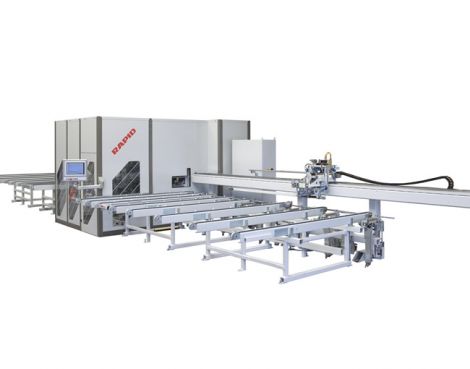

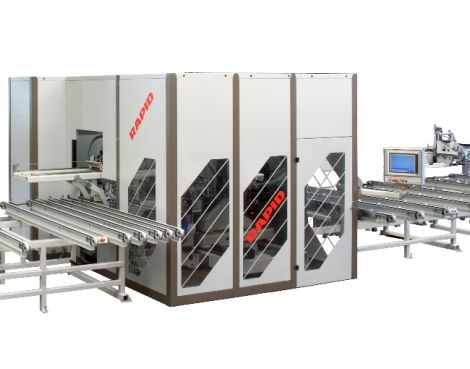

Die Fertigungslinie ALUSTAR besteht aus drei Komponenten: der Untertischsäge Optima ALU, der hochflexiblen Fassadensäge und dem 3-Achs-Bearbeitungsmodul, die in einer Schutzkabine untergebracht sind.

Zuschnitt und Bearbeitung erfolgen, je nach Lage der Bearbeitungen, parallel.

Systemmerkmale:

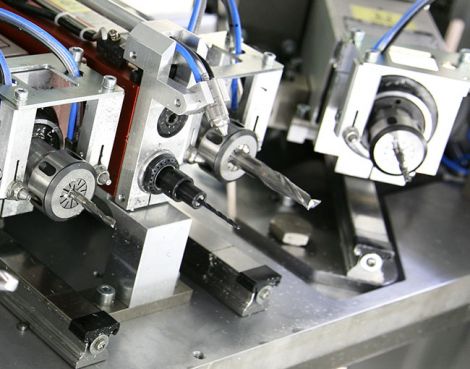

3-Achs-Modul ALU
Bestückung mit bis zu 16 Werkzeugen
Werkzeugbruch-Überwachung
Sägeautomat Optima ALU 45°-135°

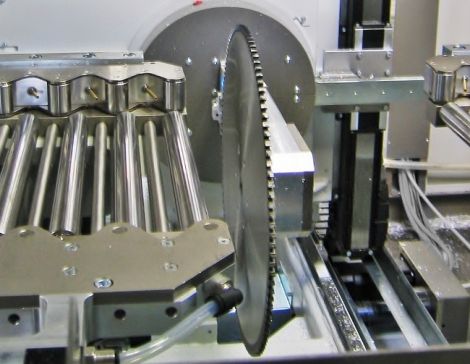

Fassaden- und Ausklinksäge
Zweitgeteilte automatisch verstellbare horizontale Spanner
Späne-Abblasvorrichtung
Breiten- und Längenmessung
Flachbildschirm
USB-Anschluss am Bedien-Bildschirm
Optimierungsprogramm

Geeignet für:

ALU Fensterbau und Fassadenbau

In der Gebrauchtmaschinenliste suchen

Produktdatenblatt ALUSTAR
Gesamtkatalog RAPID 1,2 MB

Perfekte Maß- und Winkelgenauigkeit garantiert.

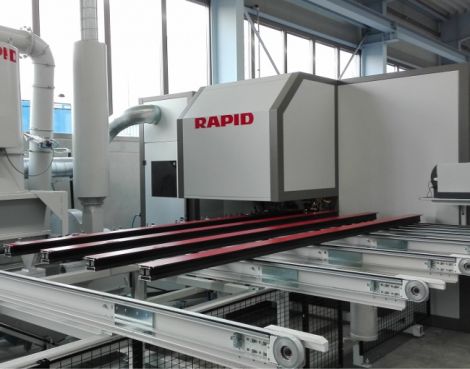

Zuschnitt- und Bearbeitung von Aluminiumprofilen im Fenster- und Fassadenbau.

Die Fertigungslinie ALUSTAR kann aus drei Komponenten bestehen: 3-Achs-Bearbeitungsmodul mit bis zu 16 Werkzeugen, Sägemodul Optima ALU als Untertischsäge sowie hochflexible Ausklinksäge, auch Fassadensäge genannt, für den Zuschnitt von besonders breiten Profilen.

Zuschnitt und Bearbeitung erfolgen, je nach Lage der Bearbeitungen, parallel.

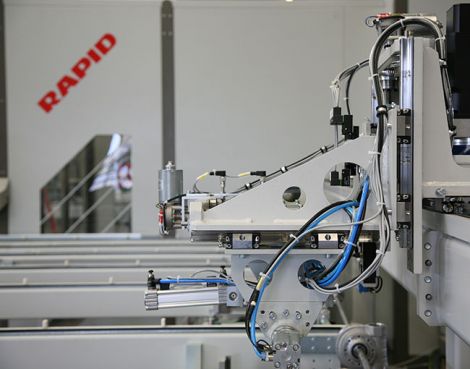

Die zweiteiligen horizontalen Spanner sorgen für die optimale Profilausrichtung und passen sich an die Profilgeometrie an.
Sämtliche Spannrollen, Profilauflagen, Profilanlagen sowie Druckstücke sind gehärtet, geschliffen und mit einer speziellen Abblasvorrichtung versehen, um Druckstellen an den eloxierten oder lackierten Profilen zu vermeiden.

Positionierungsgenauigkeit	+/- 0,1mm pro m
Winkelgenauigkeit	+/- 0,025°
Breite	max. 295mm
Höhe	max. 135mm
Teilelängen:	min. 250mm Lichtmaß max. 6500mm Spitzenmaß optional 7000mm
Abmessungen	23000/5200/2850mm
Gewicht	ca. 10380kg

Modernste Steuerungstechnik in Verbindung mit bewährter RAPID-Maschinenbautechnologie setzt neue richtungsweisende Maßstäbe in Bezug auf:

Wirtschaftlichkeit: Moderne CNC Steuerungstechnik erlaubt schnelle Abläufe. Alle Bearbeitungsschritte erfolgen automatisch.
Bedienerfreundlichkeit: Eine intuitiv und logisch aufgebaute Benutzeroberfläche ermöglicht das Bedienen der Anlage. Am Bedienpult werden die Zustände sowie Istwerte angezeigt und der Produktionsablauf vorgegeben. Bearbeitungen werden grafisch unterstützt (Touchscreen).
