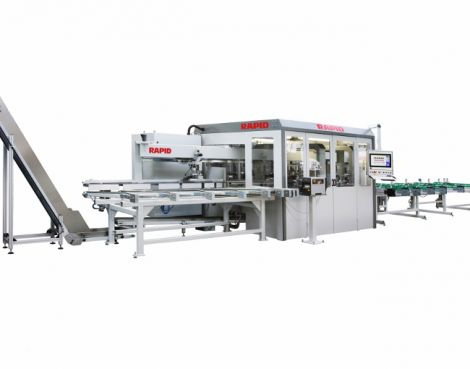

Optima VIA Zuschnitt- und Bearbeitungszentrum


Flexible Anlagenkonzepte

Das wesentliche Merkmal des RAPID-Anlagekonzepts für die Optima VI / VIA ist die konsequent durchgeführte modulare Bauweise. Durch die Trennung und damit die Unabhängigkeit von Sägeeinheit und Bearbeitungsmodul sind erhebliche Kapazitätserhöhungen möglich. Die zwischen beiden Modulen angeordnete Pufferstation trägt entscheidend dazu bei.

Systemmerkmale:

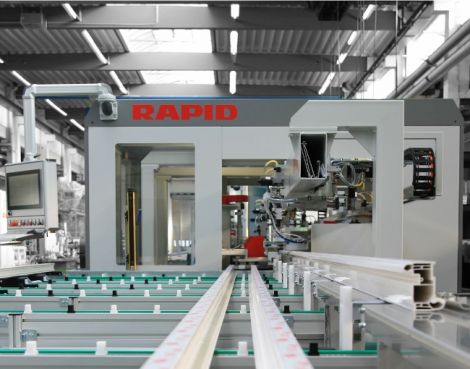

  • Zufuhrmagazin Materialvorschub für eine maximale Profillänge von 6500 mm
  • Absaugung
  • 6-Achs-M-Modul Bearbeitungsstation mit bis zu 16 Fräswerkzeugen
  • Übergabe und Pufferstation
  • Säge VI
  • Säge A
  • 3-Achs-Konterfräse für Kämpferbearbeitung

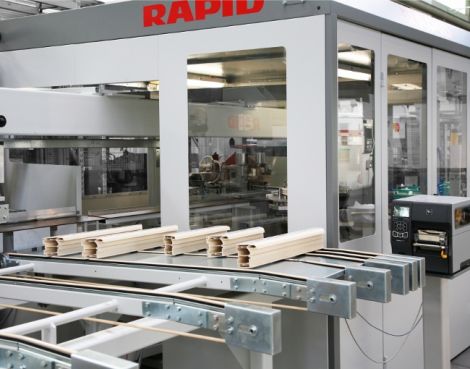

  • Austransport als VIA-Tisch oder Riemenförderer,
    CNC-Steuerung mit Windows Benutzeroberfläche,
    Schutzabschrankung

Geeignet für:

  • PVC

In der Gebrauchtmaschinenliste suchen



Produktdatenblatt Optima VIA
Gesamtkatalog RAPID 1,2 MB

Schnittvarianten Optima VIA

Antrieb 90°-Säge: 1,85kW
45°-Säge: 4kW
Schnittwinkel 45°/ 90° / 135° Kappschnitt, Anspitzen
Bearbeitungsaggregate max. 16 Aggregate
0,27kW bzw. 1kW

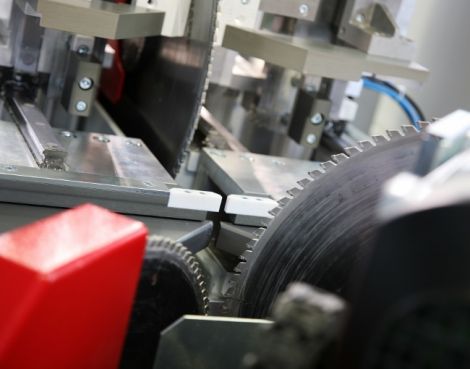

Sägeblatt 90°-Säge: 450mm
45°-Säge: 2x500 mm
M-Modul, Standard Fräsaggregate 0,27kW bzw. 1 kW

M-Modul
PVC-Bearbeitung vor dem Zuschnitt.

M-Modul ist der Optima VI vorgelagert.
Nachdem alle Bearbeitungen im ganzen Stab durchgeführt wurden, wird das Profil von der Vorschubzange austansportiert, auf dem Puffermagazin (Option) abgelegt und anschließend zum Zuschnittmodul Optima VIA gefördert.

6-Achs-M-Modul:

6-Achs-M-Modul

Konterfräse - Kämpferbearbeitung

Die Kämpferteile können nach dem Sägen auf der automatischen Ausklinkfräse beidseitig bearbeitet werden.

Standardausführung:
- 3-Achs-Konterfräsmodul mit einer Spindel
- Spindellänge 210 mm
- je nach Fräsergröße für bis zu 2-3 Fräswerkzeuge
- Werkzeugsatz-Schnellwechsel

Optional:
- Ausführung mit zwei Spindeln für bis zu 6 Werkzeuge, weitere Kombinationen auf Anfrage

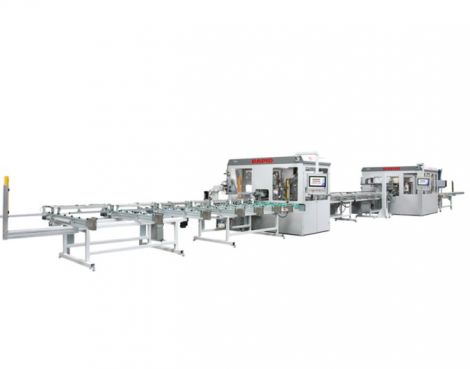

Layout Optima VIA Buffer: mit M-Modul und Pufferstation

Layout Optima VIA



1. Zufuhrmagazin. Materialvorschub für eine maximale Profillänge von 6500 mm
2. Absaugung
3. M-Modul. Bestückung bis zu 16 Fräsaggregaten.
4. Übergabe- und Pufferstation
5. Säge VI
6. Säge A
7. Austransport als VA-Tisch oder Riemenförderer
