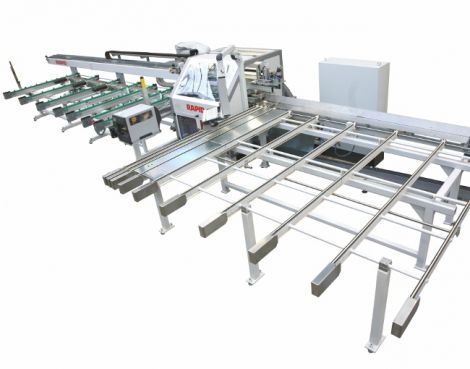

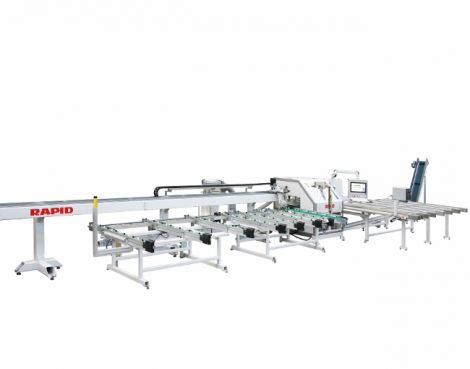

Optima Evolution Zuschnittzentrum

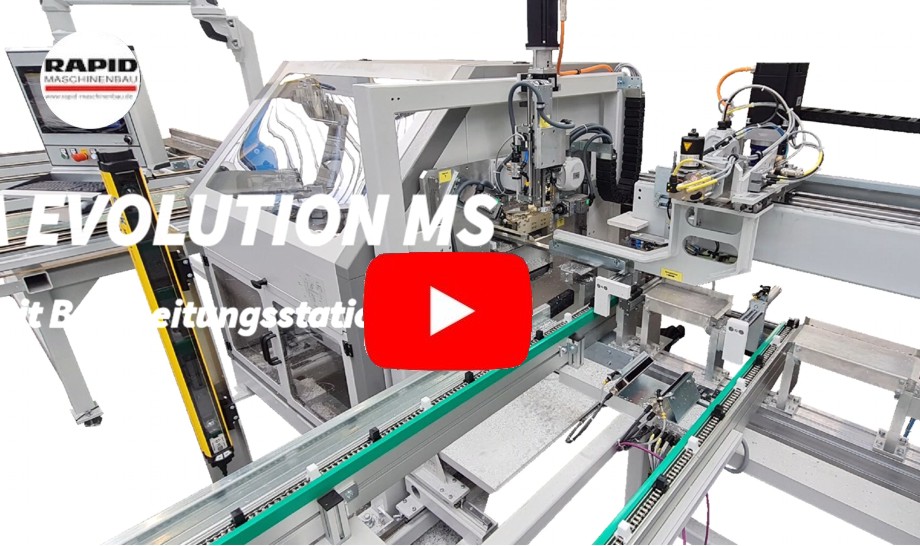

RAPID Optima Evolution MS - Säge- und Bearbeitungszentrum für Kunststoffprofile im Fensterbau

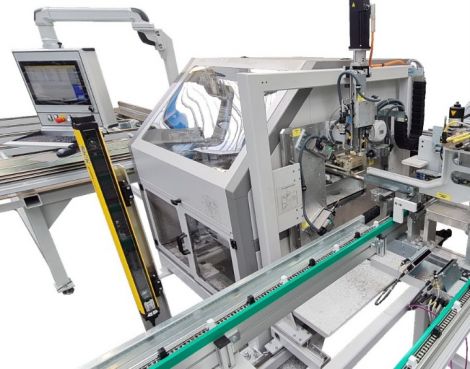

Zuschnittzentrum RAPID Optima Evolution kann optional mit MS-Modul, einer Frässtation für Entwesserungen, Belüftungen und ähnliche Bearbeitungen in Fensterprofilen aus PVC ausgestattet werden.

Alle Bearbeitungen erfolgen im ganzen Stab vor dem Zuschnitt. Zufuhrmagazin ist für 10 Profile ausgelegt, Materialvorschub für eine maximale Profillänge von 6500 mm. Integrierte Messsysteme kontrollieren automatisch Profillänge und Breite, dann wird der Stab zunächst in die Bearbeitungsposition transportiert.

Das MS-Modul ist mit 4 Frässaggregaten ausgestattet. Die Ausrichtung der Aggregate wird in Absprache mit dem Kunden an die gewünschten Bearbeitungen angepasst.

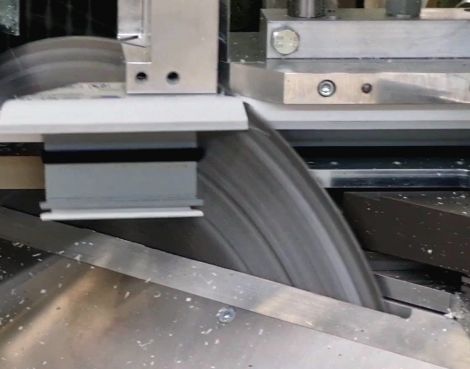

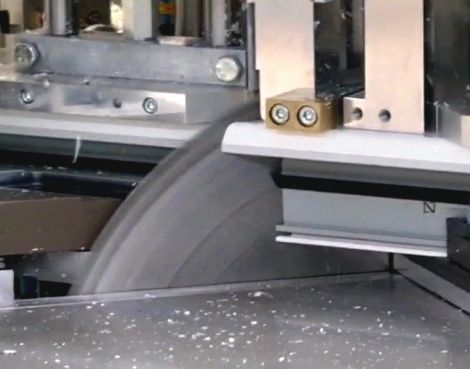

Nach der Bearbeitung wird das Profil zur Untertischsäge befördert, wo 45°-90°-135° Schnitte erfolgen. Auch Zwischnwinkel sind optional möglich.

Anschließend können zugeschnittene Teile auf dem Abnahmetisch oder Riemenförderer mit einem Etikett versehen werden.

Für die gute und kontrollierte Abfallentsorgung sorgen die leistungsfähige Absaugung sowie ein Förderbandsystem bestehend aus einem horizontalen Abfallförderband und einem Steigförderer.

Nach dem Stahleinschub können die restlichen Bearbeitungen im Bearbeitungszentrum RAPID MFC Evolution gemacht werden. Der integrierte oder vorgelagerte automatische Schrauber verschraubt die Verstärkungsprofile mit dem Kunststoffprofil (detaillierte Videos auf unserem Kanal: Youtube Video RAPID MFCII Evolution und YouTube Video MFC II - Externer Schrauber).

Anschließend erfolgen alle Stahl- und PVC-Bearbeitungen im Ringmodul mit kabelloser 360°-Technologie. Das Drehkranzprinzip ermöglicht das winkelunabhängige Positionieren von bis zu 8 Bohr- und Fräswerkzeugen. Durch die Bearbeitungsoptimierung zwischen MS-Modul der Optima Evolution und dem Bearbeitungszentrum MFC Evolution kann die Kapazität der gesamten Fertigungslinie um ca. 30% steigen.
